研究背景



       太陽能的利用對社會的可持續(xù)發(fā)展是至關(guān)重要的，將光能引入到經(jīng)典的電化學反應體系中已經(jīng)取得了一定成效。那么，能否在可充電鋅-空氣電池中同時實現(xiàn)光能向電能和化學能的轉(zhuǎn)化與有效存儲呢？近日，南開大學的李福軍團隊基于光激發(fā)ORR與OER構(gòu)建了一種夾心三明治結(jié)構(gòu)的高性能鋅-空氣電池。



       成果簡介



       近年來，可充電鋅-空氣電池作為一種能源儲存裝置，以其成本低、安全性高、理論能量密度大等優(yōu)勢引起了社會的廣泛關(guān)注。其工作原理是基于可逆反應2Zn +O2 2ZnO，理論平衡電壓為1.64 V。然而，目前的鋅-空氣電池由于空氣正極緩慢的氧還原（ORR）和氧析出（OER）反應、鋅負極的鈍化和枝晶生長以及析氫等問題，導致了其實際放電電壓低于1.2 V、充電電壓高于2.0 V。即使在采用高活性電催化劑、電極保護和電解液優(yōu)化的策略下，電池仍存在較大的充放電電壓差，導致其能量效率低下。因此，尋找新的策略來改善鋅-空氣電池電極極化大的問題是非常必要的。

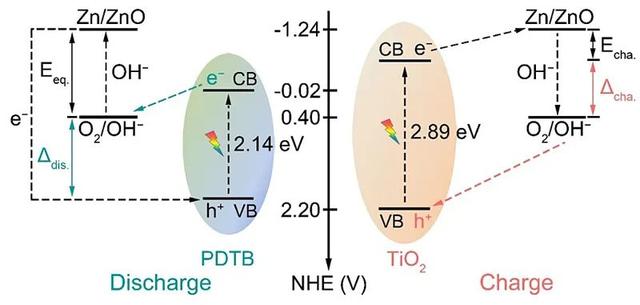

       近幾年，直接將光能在可充電電池中進行轉(zhuǎn)換或存儲的嘗試引起了研究人員的極大興趣，但如何在鋅-空氣電池中同時實現(xiàn)光能向電能和化學能的轉(zhuǎn)化仍存在機制認識不清和電極材料缺失的難題。對此，南開大學李福軍團隊采用原位負載于碳纖維上的聚(1,4-二(2-噻吩基)苯（PDTB）和二氧化鈦（TiO2）半導體作為鋅-空氣電池的正極催化劑，分別用于光激發(fā)ORR與OER，并分別在放電與充電過程中與多孔鋅負極構(gòu)成回路。在放電過程中，PDTB電極受光照，被激發(fā)的光電子進入PDTB的導帶，注入O2的分子軌道，從而促進ORR，提升電池的放電電壓；在充電過程中，TiO2電極受光照，價帶中形成強氧化性的空穴，在外加電壓的作用下驅(qū)動OER，同時光電子通過外電路傳輸?shù)截摌O將ZnO還原為Zn，進而降低電池的充電電壓。這種三明治鋅-空氣電池結(jié)構(gòu)確保了同時在放電和充電過程中的光能利用。

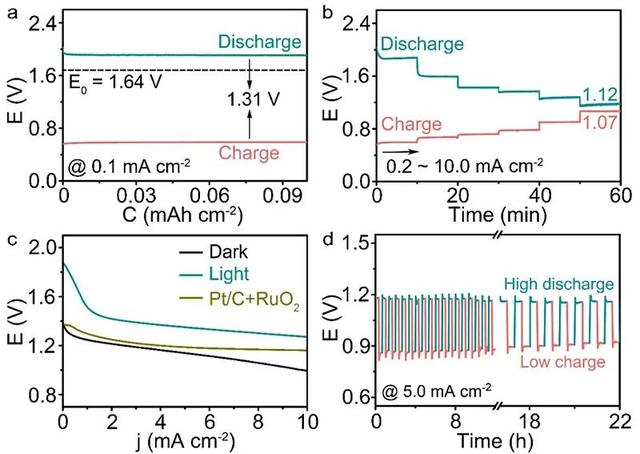

       電化學性能測試結(jié)果表明：所構(gòu)建的鋅空氣電池具有創(chuàng)紀錄的高放電電壓1.90 V和低充電電壓0.59 V（均不受限于熱力學平衡電位1.64 V），并且即使在10 mA cm-2的電流密度下，放電電壓仍高于充電電壓。這一“反常規(guī)”的現(xiàn)象是由于放電和充電過程中光能向電能和化學能的轉(zhuǎn)化。這項工作不僅為光能在鋅空氣電池中的轉(zhuǎn)化與存儲提供了新途徑，而且也對光物理與化學、電催化等的結(jié)合以及功能分子的設計與合成具有重要指導意義。

       這一成果近期發(fā)表在Angew. Chem. Int. Ed.上，文章的第一作者是南開大學博士研究生杜東峰。



       Photo-excited oxygen reduction and oxygen evolution reactions enabling a high-performance Zn-air battery



Dongfeng Du, Shuo Zhao, Zhuo Zhu, Fujun Li*, Jun Chen



Angew. Chem. Int. Ed., 2020, DOI: 10.1002/anie.202005929



       通訊作者簡介



       李福軍，南開大學化學學院特聘研究員，國家優(yōu)青。分別于南開大學（導師，陳軍院士）和香港大學獲得碩士和博士學位，先后在日本東京大學和AIST （2012/01-2015/08）從事博士后研究，2015年入職南開大學化學學院。主要從事新能源材料和新型電池體系的研究。迄今為止，以第一或通訊作者在Nat. Commun.、Angew. Chem. Int. Ed.、Adv. Mater.、Energy Environ. Sci.、Nano Lett.、Adv. Energy Mater.、Adv. Funct. Mater.等國際知名期刊上發(fā)表學術(shù)論文30余篇。



       科研思路分析



       Q：這項研究最初是什么目的？或者說想法是怎么產(chǎn)生的？



       A：如上所述，可充電鋅-空氣電池長期以來受到充放電過電位大的難題。常規(guī)的解決方案，如高活性電催化劑、電極保護和電解液優(yōu)化等，難以從根本上解決問題。我們的目標就是從改變其電極反應過程入手來解決這一難題。在眾多的方案中，光能是最為廉價、綠色環(huán)保的能源。并且，目前有不少的光電催化的工作已經(jīng)證明了光的引入能夠促進電化學反應過程。所以，我們就聯(lián)想到能否通過光能直接在鋅-空氣電池中的轉(zhuǎn)換與儲存，從而構(gòu)建高性能的鋅-空氣電池。



       Q：研究過程中遇到哪些挑戰(zhàn)？



       A：本研究中最大的挑戰(zhàn)是尋找合適能級的半導體電極材料用于光激發(fā)OER與ORR，并且能夠在較大的電流密度下實現(xiàn)光能在鋅-空氣電池中的高效利用。在這個過程中，我們花費了很長的時間進行電極材料的選取、結(jié)構(gòu)形貌的調(diào)控、以及電池結(jié)構(gòu)配置的構(gòu)建。此外，這項研究屬于多學科交叉的研究，其中涉及到經(jīng)典化學、光化學、電化學、反應動力學、材料科學等方方面面的知識，這對我們團隊來說提出了不小的知識儲備方面的挑戰(zhàn)，未來希望有相關(guān)知識背景的研究者能夠加入到我們團隊，一起將研究推到更高的層次。



       Q：該研究成果可能有哪些重要的應用？哪些領(lǐng)域的企業(yè)或研究機構(gòu)可能從該成果中獲得幫助？



       A：該項研究實現(xiàn)了光能在鋅-空氣電池放電與充電兩個過程中的同時高效利用，展現(xiàn)出了優(yōu)異的電化學性能。即使是在10 mA cm-2的電流密度下，其放電電壓也能高于充電電壓，是一種“反常規(guī)”的現(xiàn)象。但目前這一成果尚處于概念型階段，有待進一步的研究與開發(fā)。不過，我們相信這項研究成果將對光電化學在電池、催化相關(guān)領(lǐng)域中的直接應用與發(fā)展產(chǎn)生積極的推動作用。
