氫氧燃料電池由于比能量高和零排放等優(yōu)點，有望在國家雙碳戰(zhàn)略中扮演重要的角色。然而，商業(yè)鉑碳（Pt/C）催化劑極易吸附氫氣燃料中的CO而導(dǎo)致中毒休克。特別地，在堿性膜燃料電池中，鉑基催化劑的氫氣氧化反應(yīng)動力學(xué)緩慢，其與CO毒化協(xié)同作用，加速電池性能的衰退。因此，設(shè)計并創(chuàng)制高活性、高抗CO毒化的新型陽極催化劑是堿性膜燃料電池實用化需要解決的難題。

近日，中國科學(xué)技術(shù)大學(xué)高敏銳教授課題組與楊晴教授課題組合作，通過引入少量鈷改良鉬鎳合金催化劑，創(chuàng)制出一種低成本、CO耐受性好的非貴金屬氫氧化催化劑。相關(guān)成果以“Suppressing Electron Back-Donation for a Highly CO-tolerant Fuel Cell Anode Catalyst via Cobalt Modulation”為題發(fā)表在《德國應(yīng)用化學(xué)》上（Angew. Chem. Int. Ed.2022,61, e202208040）。

理論計算研究發(fā)現(xiàn)，將鈷引入鉬鎳合金中，鎳位點上的CO吸附能顯著降低（圖1）。這是因為鈷引入后會帶來缺電子的鎳位點，削弱了鎳的d軌道對CO的2π*的電子“反向供給”，有利于降低催化劑對CO的吸附能力。態(tài)密度圖結(jié)合系列電子結(jié)構(gòu)表征揭示Co-MoNi4催化劑的d帶中心遠離費米能級，電子“反向供給”不能有效發(fā)生，有望帶來高的CO耐受性。

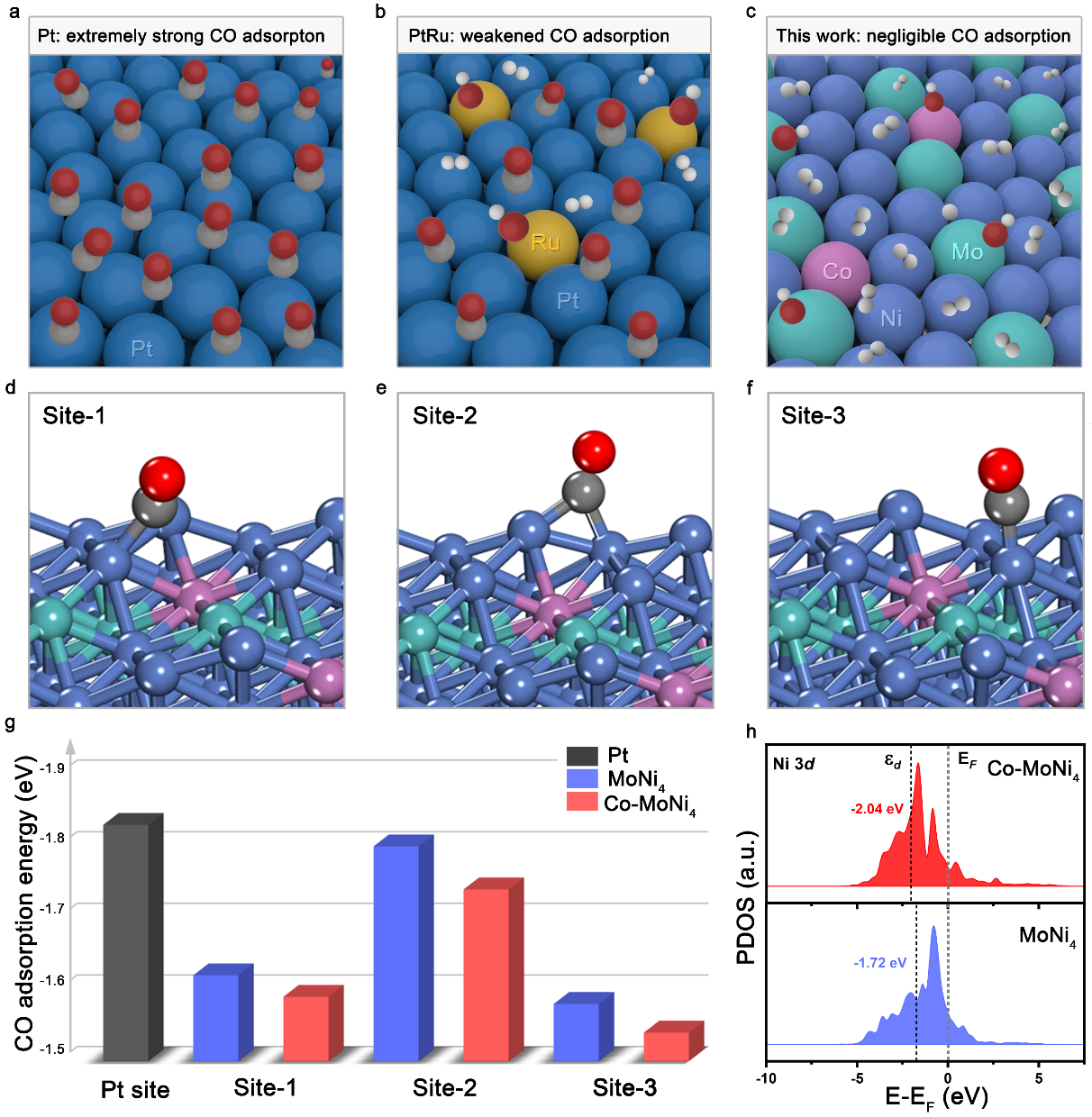

圖1.理論計算。(a-c) CO吸附示意圖；(d-f) Co-MoNi4(211)的CO吸附位置示意圖；(g) CO吸附能對比圖；(h) 鎳的3d態(tài)密度圖。

旋轉(zhuǎn)圓盤電極測試表明，當(dāng)氫氣燃料中含有500 ppm CO時，催化劑循環(huán)10000次后活性幾乎不衰減。研究人員進一步考察了催化劑在膜電極組裝下的抗CO毒化性能，發(fā)現(xiàn)即使在含有250 ppm CO的氫氣燃料中，Co-MoNi4催化劑也能提供394 mW cm-2的峰值功率密度（圖2），超過Pt/C催化劑的209 mW cm-2。而在純氫燃料中，該催化劑的峰值密度可達到525 mW cm-2，處在目前非貴金屬催化劑前列。該工作被評選為VIP論文和Frontispiece（卷首插畫）論文（圖3）。

圖2.(a, b) 不同CO濃度下的氫氧燃料電池性能測試；(c) 峰值功率密度對比圖；(d) 電流密度 (0.7V) 對比圖；(e, f)電化學(xué)阻抗譜圖。

圖3.該工作被選為VIP論文和Frontispiece論文。

論文的共同第一作者為中國科大博士研究生楊宇、高飛躍博士、張曉隆博士和秦帥碩士。相關(guān)研究受到國家自然科學(xué)基金委、國家重點研發(fā)計劃、安徽省重點研究與開發(fā)計劃等項目的資助。

論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202284262
