當(dāng)前位置: 電池聯(lián)盟網(wǎng) > 前沿 >

研究人員開發(fā)新型混合電解質(zhì) 用于鋰離子電池

時(shí)間:2022-09-14 08:21來(lái)源:蓋世汽車 作者:Elisha
點(diǎn)擊: 次

       鋰離子電池廣泛應(yīng)用于智能手機(jī)和電動(dòng)汽車。在鋰離子電池中，鋰離子通過電解質(zhì)在正極和負(fù)極之間來(lái)回移動(dòng)，從而實(shí)現(xiàn)反復(fù)充放電。
（圖片來(lái)源：東北大學(xué)）

        通常情況下，有機(jī)電解質(zhì)具有耐電壓性和離子導(dǎo)電性，如液態(tài)碳酸亞乙酯（EC）及其凝膠，可用作鋰離子電解質(zhì)。然而，由于液體和凝膠易燃，采用更安全的聚合物固體電解質(zhì)，可能效果更好。以前已有研究人員提出，將聚乙二醇（PEG）等聚合物固體電解質(zhì)作為耐沖擊的鋰離子電解質(zhì)。但是，PEG基聚合物電解質(zhì)在接近室溫時(shí)會(huì)結(jié)晶，導(dǎo)致鋰離子電導(dǎo)率大幅下降至10-6 S/cm左右。

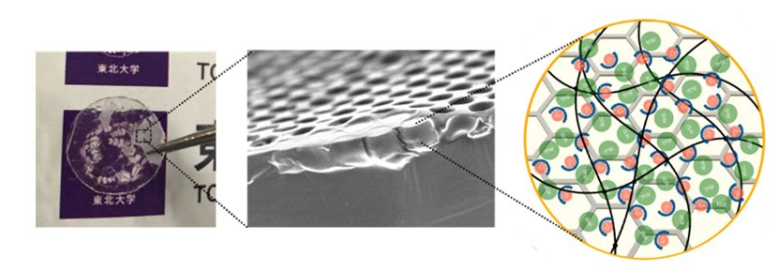

分別為照片（左）、掃描電子電顯微鏡圖像（中）和復(fù)合電解質(zhì)結(jié)構(gòu)示意圖（右）。

       據(jù)外媒報(bào)道，為了解決這一問題，研究團(tuán)隊(duì)發(fā)明了一種新型聚合物固體電解質(zhì)，將具有若干微米孔的多孔聚合物膜與光交聯(lián)聚乙二醇PEG基聚合物電解質(zhì)相結(jié)合。該聚合物固體電解質(zhì)具有較寬的電位窗（4.7 V）、高鋰離子電導(dǎo)率（10-4 S/cm級(jí)別，可與液體電解質(zhì)相媲美，足以用于實(shí)際用途）和較高的鋰離子遷移數(shù)（0.39）。

       鋰離子在電解液中遷移時(shí)會(huì)自然擴(kuò)散，向不同的方向移動(dòng)。在兩個(gè)電極之間，其移動(dòng)距離在幾微米到10微米之間，而且并不總是線性移動(dòng)，這是離子電導(dǎo)率下降的原因之一。在本項(xiàng)研究中，研究人員將光交聯(lián)聚乙二醇基固體聚合物電解質(zhì)與微米級(jí)多孔膜復(fù)合，從而改善其性能。

        這種聚合物固體電解質(zhì)不僅表現(xiàn)出高性能，而且因?yàn)榘擦硕嗫啄�，預(yù)計(jì)可有效阻止鋰枝晶形成。這將有助于實(shí)現(xiàn)安全、高性能的鋰電池，推動(dòng)可持續(xù)能源供應(yīng)。
不同孔徑蜂窩膜復(fù)合電解質(zhì)的離子電導(dǎo)率與溫度的關(guān)系。

(責(zé)任編輯：子蕊)
文章標(biāo)簽： 鋰離子電池 混合電解質(zhì)
作者：Elisha ，如若轉(zhuǎn)載，請(qǐng)注明出處：http://tyubcd3.cn/qianyan//2022091440099.html
看完這篇還不夠？如果你也也是同行業(yè)需要發(fā)布您的新聞報(bào)道，請(qǐng) 戳這里 告訴我們！
免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與中國(guó)電池聯(lián)盟無(wú)關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對(duì)本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性本站不作任何保證或承諾，請(qǐng)讀者僅作參考，并請(qǐng)自行核實(shí)相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來(lái)源：XXX（非中國(guó)電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請(qǐng)?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理。
QQ：503204601
郵箱：cbcu@cbcu.com.cn
猜你喜歡
專題
相關(guān)新聞
本月熱點(diǎn)
歡迎投稿
聯(lián)系人：王女士
Email：cbcu#cbcu.com.cn
發(fā)送郵件時(shí)用@替換#
電話：010-56284224
在線投稿
企業(yè)微信號(hào)
微信公眾號(hào)
