蘇州納米所設計出基于離子液體的鋰電池安全電解液

時間:2021-04-09 11:27來源:蘇州納米所 作者:綜合報道
點擊:

     鋰金屬負極因其極高的理論比容量(3860 mA h g-1),低的電化學電位(-3.04 V vs. 標準氫電極)和低的密度(0.59 g cm-3)而備受廣大研究學者的青睞,成為新一代極具前景的高能量密度負極材料。但是在實際應用中,它們?nèi)匀淮嬖谝恍┥形唇鉀Q的問題。一方面,商業(yè)有機電解液在鋰金屬表面形成不穩(wěn)定的固體電解質(zhì)中間相(SEI),以及鋰枝晶和死鋰的生成,會持續(xù)消耗電解液,導致電池性能下降;另一方面,持續(xù)生長的鋰枝晶會刺穿隔膜,導致電池發(fā)生內(nèi)短路從而引起熱失控,同時傳統(tǒng)碳酸酯類有機電解液極易參與燃燒反應,從而造成嚴重的安全隱患。

  為了解決上述問題,中科院蘇州納米所吳曉東團隊設計了一種基于不燃的離子液體和低粘度的氫氟醚稀釋劑的局部高濃度電解液,一方面可以改善離子液體本身存在的粘度高、隔膜浸潤性差、離子電導率低、成本高的缺點;另一方面也可以保證電解液本身的阻燃性和高的電化學窗口,大大提高電池的安全性能。同時,本工作通過研究和調(diào)控鋰離子溶劑化結(jié)構(gòu),使得鋰離子溶劑化層中主要由FSI-陰離子構(gòu)成,有利于促進陰離子在鋰金屬負極表面優(yōu)先分解形成穩(wěn)定的無機SEI層,從而獲得均勻致密的鋰沉積形貌。采用該類電解液的鋰金屬電池表現(xiàn)出了優(yōu)異的倍率和長循環(huán)性能。

  相關工作以“Intrinsically Nonflammable Ionic Liquid-Based Localized Highly Concentrated Electrolytes Enable High-Performance Li-Metal Batteries”為題發(fā)表于國際知名期刊Advanced Energy Materials (DOI: 10.1002/aenm.202003752),本文的第一作者是中科院蘇州納米所2020級博士生王志誠,通訊作者為中科院蘇州納米所吳曉東研究員、許晶晶副研究員,以及蘇州大學胡建臣副教授。

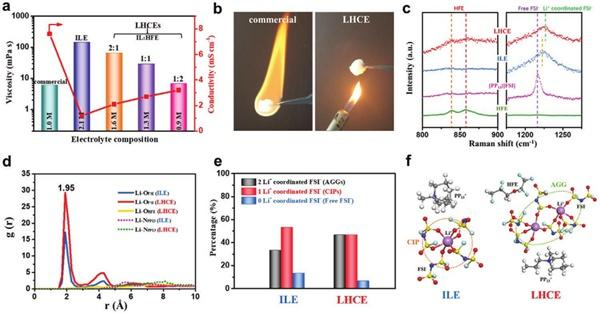

圖1.局部高濃度離子液體基電解液物理化學性質(zhì)及鋰離子溶劑化結(jié)構(gòu)分析

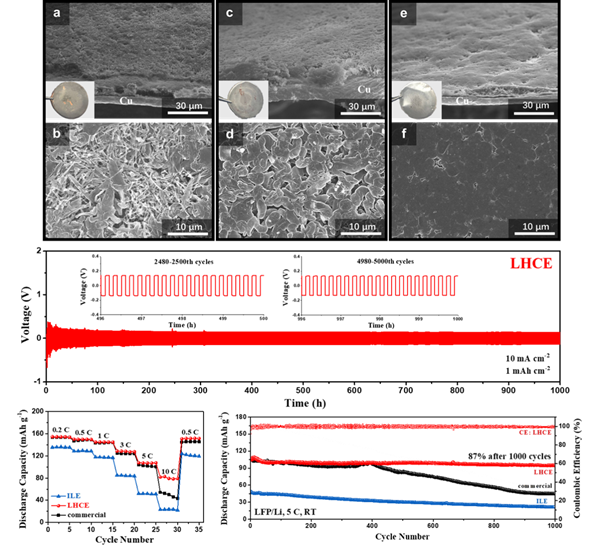

圖2.不同電解液中鋰金屬沉積形貌及鋰金屬電池電化學性能對比

(責任編輯:子蕊)
免責聲明:本文僅代表作者個人觀點,與中國電池聯(lián)盟無關。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實,對本文以及其中全部或者部分內(nèi)容、文字的真實性、完整性、及時性本站不作任何保證或承諾,請讀者僅作參考,并請自行核實相關內(nèi)容。
凡本網(wǎng)注明 “來源:XXX(非中國電池聯(lián)盟)”的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點和對其真實性負責。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的,請在一周內(nèi)進行,以便我們及時處理。
QQ:503204601
郵箱:cbcu@cbcu.com.cn
猜你喜歡
專題
相關新聞
本月熱點
歡迎投稿
聯(lián)系人:王女士
Email:cbcu#cbcu.com.cn
發(fā)送郵件時用@替換#
電話:010-53100736
在線投稿
企業(yè)微信號
微信公眾號
